Навіщо потрібна перевірка герметичності та тиску
Випробування трубопроводів під тиском – це гарантія того, що водопровід витримає експлуатаційні навантаження без протікань і аварій. Герметичність з’єднань безпосередньо впливає на:
- безпеку та запобігання протіканням;
- строк служби труб і фітингів;
- енергоефективність і економію води;
- відповідність будівельним нормам (ДБН, ДСТУ, EN);
- захист від пошкодження оздоблення, меблів та інженерних систем.
Такі перевірки проводяться після монтажу, ремонту, реконструкції та перед введенням водопроводу в експлуатацію. Випробування дозволяють виявити слабкі місця, помилки пайки, недотягнуті з’єднання або неякісні матеріали ще до того, як система почне працювати під навантаженням.

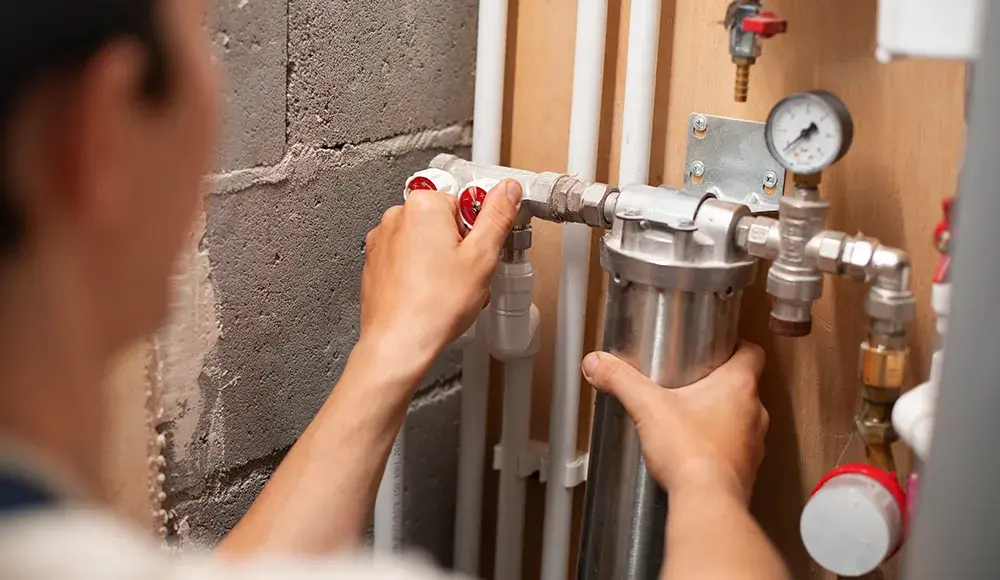

Робочий тиск у водопровідних системах
Відповідно до вимог ДБН В.2.5-64:2012 (розділ 6.6), внутрішні системи водопроводу мають забезпечувати стабільний і безпечний тиск води у визначених межах. Ці параметри важливі як для нормальної роботи сантехнічних приладів, так і для захисту арматури та фітингів від перевантажень.
Основні норми тиску води такі:
- 0,2–0,45 МПа (2–4,5 бар) – робочий діапазон тиску для побутових систем холодного та гарячого водопостачання;
- не менше 0,2 МПа (2 бар) – мінімальне значення, необхідне для стабільної подачі води до сантехнічних приладів;
- не більше 0,45 МПа (4,5 бар) – верхня межа, при якій виключається надмірне навантаження на фітинги та запірну арматуру;
- до 0,9 МПа – короткочасний допустимий тиск у системах протипожежного водопроводу;
- на нижніх поверхах багатоповерхових будівель тиск також не повинен перевищувати 0,45 МПа.
Якщо розрахунковий тиск перевищує ці значення (наприклад, у висотних будівлях), проєктом обов’язково передбачаються регулятори тиску або зональне водопостачання (п. 7.5 ДБН).
На трубах і фітингах виробники зазначають номінальний тиск – це значення, при якому матеріал може працювати без втрати герметичності. Позначення PN10, PN16, PN20 означають, що труба розрахована відповідно на 10, 16 і 20 бар. Під час вибору компонентів важливо, щоб усі елементи системи мали однаковий клас тиску.
Випробувальний (опресувальний) тиск
Перед введенням в експлуатацію водопровід проходить випробування підвищеним тиском – так звану опресовку. Це обов’язкова процедура, передбачена пунктом 27.2.2 ДБН В.2.5-64:2012.
Випробувальний тиск повинен бути на 25–50% вищим за робочий, але не перевищувати максимально допустиме значення, зазначене виробником труб і фітингів.
Приклад:
- якщо робочий тиск системи – 6 бар, опресування проводиться при 10–12 бар;
- випробування триває не менше 30 хвилин;
- падіння тиску не повинно перевищувати 0,02 МПа (0,2 кгс/см²);
- під час візуального огляду з’єднань не допускаються краплі, потьоки чи запотівання.
Після завершення випробування систему розгерметизують, воду зливають, а результати фіксують в акті гідравлічного випробування. Форму акта наведено в додатку Г ДБН В.2.5-64:2012.
Методи перевірки герметичності
Гідравлічний метод
Найпоширеніший спосіб. Система повністю заповнюється водою, з неї випускається повітря, після чого створюється надлишковий тиск за допомогою насоса. Тиск фіксується манометром, і система витримується протягом 30 хвилин. Якщо стрілка приладу залишається стабільною, а в місцях з’єднань немає слідів вологи – водопровід вважається герметичним.
Пневматичний (манометричний) метод
Застосовується, коли використати воду неможливо – наприклад, за від’ємних температур. Згідно з п. 27.2.3 ДБН, у систему подається стиснене повітря або інертний газ під тиском 0,15 МПа (1,5 бар). Після первинного контролю тиск знижується до 0,1 МПа (1 бар) і витримується 5 хвилин.
Якщо падіння тиску не перевищує 0,01 МПа (0,1 бар), система вважається герметичною. Результати пневматичного випробування фіксуються актом за формою з додатку Д того ж нормативного документа.
Як оформлюються результати випробувань
Результати кожної перевірки документуються в акті випробувань, форму якого встановлено нормативом.
В акті зазначаються:
- об’єкт і тип системи (холодна/гаряча вода);
- випробувальний тиск і тривалість витримки;
- показання манометра на початку та в кінці перевірки;
- висновок комісії про герметичність системи.
Підписи ставлять представник замовника, монтажної організації та технічний нагляд. Без цього документа внутрішній водопровід не може бути прийнятий в експлуатацію.
Норми та стандарти випробувань
Перевірки герметичності й випробування на тиск регулюються низкою нормативів:
- ДБН В.2.5-64:2012 – внутрішній водопровід і каналізація (основний документ для України);
- ДСТУ Б В.2.5-38:2008 – проєктування й монтаж зовнішніх мереж водопостачання та каналізації;
- ГОСТ 25136-82 і ГОСТ 24054-80 – методи випробувань на герметичність;
- EN 805 – європейський стандарт для зовнішніх мереж водопостачання;
- EN ISO 15874 – вимоги до поліпропіленових труб для гарячої та холодної води.
Головна умова випробувань: герметичність має зберігатися протягом усього періоду перевірки. Допускається незначне падіння тиску – до 0,1 бар, але без появи протікань або вологих ділянок.
Якість матеріалів і з’єднань
У розділі 9 ДБН зазначено, що труби та арматура, які використовуються під час улаштування внутрішніх водопроводів, повинні відповідати національним стандартам і технічним регламентам.
Наприклад:
- труби з поліпропілену – за ДСТУ Б В.2.7-144:2007;
- труби з поліетилену – за ДСТУ Б В.2.7-151:2009;
- пластикові фітинги – ДСТУ Б В.2.7-178:2009.
Використання несертифікованих матеріалів або арматури невідомого походження не допускається – такі вироби не проходять випробування на тиск і можуть зруйнуватися під час гідроудару.
Типові помилки під час випробувань:
- Надто коротке випробування: менше 30 хвилин – недостатньо для виявлення мікропротікань;
- Погана підготовка системи: повітря, що залишилося в трубах, спотворює результати перевірки;
- Некалібрований манометр: прилад повинен мати повірку не пізніше ніж 12 місяців тому;
- Порушення температурного режиму: за від’ємної температури можлива деформація полімерів;
- Відсутність документального підтвердження: без акта випробувань система вважається неприйнятою.
Безпека та сертифікація
У розділі 4.7 ДБН підкреслюється: труби, арматура й обладнання повинні відповідати вимогам національних стандартів і мати сертифікати відповідності. Це гарантує:
- стійкість до внутрішнього тиску;
- відсутність витоків при максимальному навантаженні;
- хімічну безпеку води;
- строк служби не менше 50 років (для полімерних систем).
Монтаж і випробування повинні виконуватися лише організаціями, які мають допуск до таких робіт, із дотриманням техніки безпеки та будівельних правил.
Перевірка тиску й герметичності – це не просто формальність, а ключовий етап, від якого залежить надійність і безпека всієї водопровідної системи. Труби та фітинги, що відповідають нормативам, гарантують відсутність витоків, стабільний тиск і тривалий строк служби комунікацій.
Під час вибору матеріалів для монтажу важливо враховувати не лише тип і діаметр труб, а й їх сертифікацію, випробування на міцність і герметичність. Якісні вироби, що пройшли перевірку за нормами ДСТУ або європейськими стандартами, забезпечать стабільну роботу системи навіть за високих навантажень.
Якщо ви плануєте встановлення або заміну водопроводу, звертайте увагу на характеристики й документацію продукції – це допоможе уникнути неприємних сюрпризів у майбутньому та зберегти комфорт у домі на довгі роки.
